一.适用范围
YGL-C150型全液压顶部冲击回转履带钻机,主要适用于隧道管棚支护孔及先导勘测孔、城市深基坑锚固孔、灌浆加固孔、水电站、铁路及公路边坡大吨位预应力锚固孔或排水孔施工，以及地源热泵孔施工；并兼顾小型基桩孔、水文水井孔以及爆破空的施工。
二.特点和工艺
1.采用原装德国进口的顶部液压冲击回转动力头, 多角度多方位钻孔,性能优异；
2.钻孔速度极快，是传统回转钻机的3-5倍以上；
3.钻进岩石、卵砾石和土夹石地层时,不需要空压机,无粉尘污染；
4.特有的套管钻进工艺,可快速进行管棚钻孔作业,完成除险加固工程；
5.在复杂地层,还可进行(单管+套管)双管冲击回转钻进,维护孔壁稳定,方便注浆管,锚索的就位;
6.适用多种钻进工艺方法，能有效解决在松散覆盖地层、卵砾石层、破碎地层以及淤泥和砂层中钻进时的成孔困难问题。
三. 主要技术参数
|
全液压履带式工程钻机 |
|
YGL- C 150 |
|
总重量 |
kg |
7500 |
|
长x宽x高（运输状态） |
mm |
6100×2100×2350 |
|
环境温度 |
°C |
-10～38 |
|
名义钻孔深度 |
m |
150～80 |
|
钻孔直径 |
mm |
130～250 |
|
钻孔倾角 |
度 |
-90～15 |
|
水平钻孔范围 |
mm |
2050～3050 |
|
顶部冲击回转动力头(原装德国进口) |
常规 |
?回转加速 |
|
|
输出转速Ⅰ |
rpm |
32 |
60 |
|
输出扭矩Ⅰ |
N.m |
9000 |
7500 |
|
输出转速Ⅱ |
rpm |
64 |
120 |
|
输出扭矩Ⅱ |
N.m |
4500 |
3500 |
|
冲击锤 |
|
|
|
|
冲击功 |
N.m |
400 |
|
|
冲击频率 |
Min-1 |
1800 |
|
|
动力头给进 |
||
|
行程 |
mm |
3500 |
|
给进力 |
kN |
45 |
|
提拔力 |
kN |
60 |
|
桅杆 |
||
|
滑移行程 |
mm |
400 |
|
桅杆摆动角度 |
度 |
-30～右90或 -90～30 |
|
动力机 |
|
康明斯柴油机 |
|
功率 |
kW |
75 |
|
转速 |
rpm |
2000 |
|
燃油箱容量 |
L |
150 |
|
履带底盘 |
|
PD135 |
|
履带板宽度 |
mm |
400 |
|
接地比压? |
MPa |
＜0.05 |
|
平台回角度 |
度 |
-30～右90或 -90～30 |
|
爬坡能力 |
度 |
≤20 |
选配件:
 |
 |
|
※※本公司对样本中所列产品的参数及说明保留修改的权利，修改后恕不另行通知 |

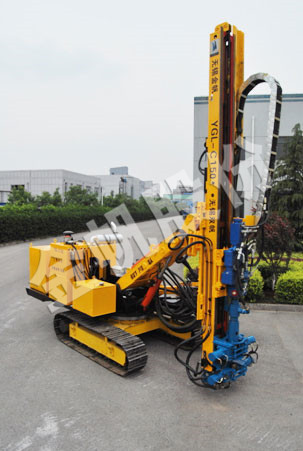

垂直工作状态
原装德国进口的顶部液压冲击回转动力头
