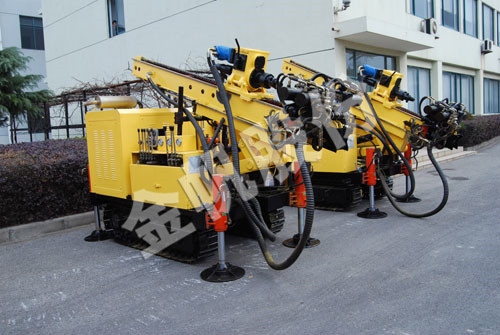

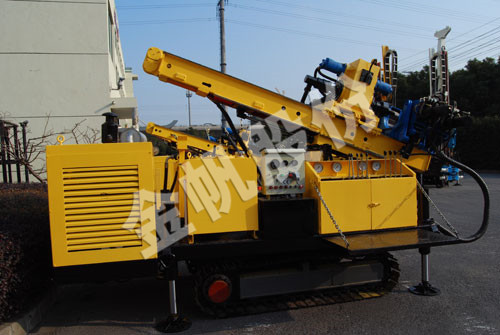

履带锚固钻机YGL-50Q型钻机
-
-
产品简介 YGL-50(Q)型履带式工程钻机为履带底盘装载、全液压驱动、动力头式钻机.钻机主要适用于水电站工程、铁路、公路边坡等岩土工程中的大吨位预应力锚固孔或排水孔施工，城市深基坑支护及地基加固工程孔的施工，以及地源热泵孔施工；也适用预防滑坡、岩石坍塌灾害治理工程；并兼顾满足隧道管棚支护孔、灌浆加固孔、小型基桩孔、水文水井的勘察施工等。
主要特点 ● 钻机钻进能力强，适用范围广，钻孔速度快，处理事故能力强，钻进效率高
● 钻机动力头输出轴设有伸缩机构，可以有效保护钻具
● 钻机动力头变档机构采用液压变速方式，具有换档轻快、便捷、可靠等特点
● 钻机孔口设有钻杆液压夹持、卸扣装置，减少了辅助时间及降低了操作强度
● 钻机装载在履带底盘上，使整机移位，行走更快捷方便
● 钻机液压系统主要元件均采用国内外名优产品，使整机性能稳定可靠、寿命长
● 钻机可适用多种钻进工艺方法，如合金回转钻进、螺旋钻进、风动潜孔锤钻等
● 钻机体积小，重量轻，可以解决狭小区域施工难题
● 钻机增加举臂功能，可以上下水平调节高度和角度，可实现快速对孔，减少辅助时间
技术参数
|
名义孔深(m)
|
50
|
|
钻孔直径(mm)
|
Ф50～200
|
|
钻杆倾角度(mm)
|
5~90°
|
|
水平孔高度(m)
|
|
|
输出转速rpm
|
40；80
|
|
大输出扭矩Nm
|
2500
|
|
给进行程mm
|
1800/2300
|
|
大给进/起拔力kN
|
15/30
|
|
动力机型号
|
柴
|
ZN485Q
|
|
电
|
|
|
输入功率
|
柴
|
26/2200
|
|
电
|
|
|
底盘型号
|
PD101A
|
|
主机外形尺寸(m)
|
3850*1450*2000
|
|
钻机质量(kg)
|
2500
|
